  “一个指北针”+“一张定向地图”就能玩转的运动世界,简单而又神秘!地图像我们的语言、文字一样源远流长,一个小小的地图容纳了大自然存在的万千形态,或山川、或海洋、或陆地、或丛林,又或是城市、农村、山路、柏油路。时至今日,除非是您没有留意或是对地图的敏感度不高,不难发现,生活中地图微妙的存在着。近年来,以地图为核心的定向运动,在中国乃至全世界流行开来,如果说奥运项目的赛事是以拼搏奋战去争取的话,那定向运动员就是靠熟练使用手中的一尺见方的地图去夺冠了!

1

  定向地图是一种专门为在野外进行运动的人们测制的精确、详细的地形图,是一种按一定比例尺表示地貌、地物平面位置和高程的正射投影的平面地形图形,是定向越野最重要的工具。因为它不仅标出了野外直径1米以上的石块、水塘之类的“象征物”,还有显示特别明显的等高线,鲜明的颜色表现图中的内容,方便精确计算距离的比例尺,保证了使用者在“高速运动”的状态下能够清晰易读。

2

  定向地图的基本元素:磁北线、比例尺、等高线、地图符号、比赛路线及检查点说明表。



  1、磁北线。

  在定向地图上,磁北线是若干平行的直线,多用蓝色或黑色表示,并且要结合磁北方向标使用。磁北线是定向运动地图不可或缺的一部分,它的主要作用是确定地图的方位,方便指北针快速标定地图、测量磁方位角和估算距离等。

3

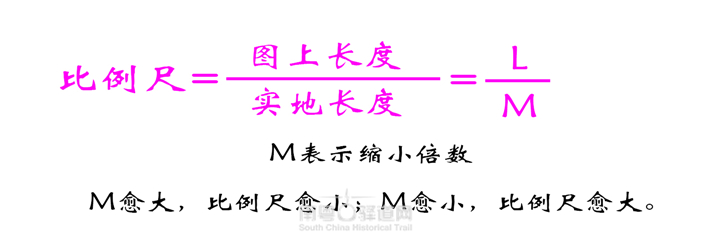

  2、比例尺:地图上某线段长与相应实地水平距离之比。

  例如:比例尺为1:15000则代表图上1cm=实地150m,在地图上量的距离为1.5厘米,用1.5乘以1000,就是你的实际距离了,所以,考验你数学能力的时刻到了!

4

  3、等高线:定向地图上一圈又一圈的棕色的曲线。

  把某一地貌从下到上按相等的高度,进行一层一层的水平切割,则地貌表面上就会出现一条一条弯曲的切割痕迹线(截面边缘线),同一条截面边缘线上的高度相等,将他们垂直投影到平面上形成的曲线。

5

  简单意义上来说,在定向地图上出现的一圈又一圈的棕色曲线即为等高线。用来表示哪里有山,哪里有坑,哪里的路好走,哪里的路不好走,给大家一个参考结论:等高线密集的地方坡陡,等高线稀疏的地方坡缓。至于要选择挑战哪条路线,就是你的自由啦!

6

  驿道君为大家准备了几个简单的地形示意图,学会看这几个地形,就可以制定一个较为合理的定向路线了,多跑几次定向赛,多走一些冤枉路,地形示意图的规律就自然而然的找到啦!



  4、地图符号:在定向地图中,地图的符号有点状符号、线状符号、面状符号以及文字符号。

7

  地图的七色符号系统:

8

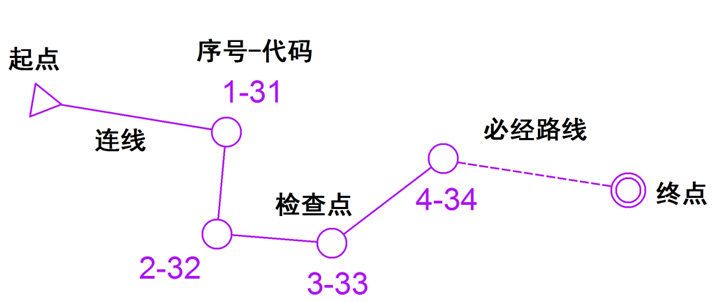

  5、比赛路线:

  一条完整的比赛路线包含起点(三角形表示)、若干检查点(单圆圈表示)和终点(双圆圈表示),点与点之间的自由选择路线用实线表示,必须经过的路线用虚线表示。

9

  6、检查点说明表

  检查点说明表是一套世界统一的符号系统,它包含了赛事名称、组别、路线距离、爬高量、起点、检查点顺序、代号、检查点地物特征、终点等信息的表格,可印在地图上也可单独印制。为方便国内的初学者学习使用,也有用文字来表示。在地图上,和路线一样使用紫色表示。

10



使用定向运动地图

  1、尽量把图折叠的小一些,以免在确定站立点(即确定自己在图中的位置)、选择行进路线时“浪费眼神”。

  2、始终让地图的北方与实地的北方保持一致。当在野外行走时,无论身体如何转动(改变行进方向),地图的方向都要保持不变,也别是在查看地图、确定自己的站立位置的时候。

  3、最好左手拿图,然后把左拇指幻化成你自己,让它随着你在实地的运动而在图上移动,即“人在地上走,指在图上移”,这样才能时时清楚自己在图上的位置。

11



  温馨提示:

  在使用定向地图前要知道的“5W”

  “WHEN”了解地图的制作时间,特别是勘测时间。如果时间太久,地图误差太大,会影响定向运动的路线;

  “WHO”了解地图是谁做的,第一,可以根据地图得名牌或是公司名称,来判断地图得质量;第二,当跑的地图多了,则能总结出不同绘图员的绘图风格。

  “WHAT”了解地图范围,大致浏览图上都有哪些参照物,通过这些来判断下此次定向运动的难易程度!

  “HOW”按照由大到小、由重要到一般的顺序,逐一解读图内的各种地物、地貌,各种特征,以来选择一条最为省时省力的路线。

  “WHERE”找出你在图上的位置,LET'S GO出发吧!
